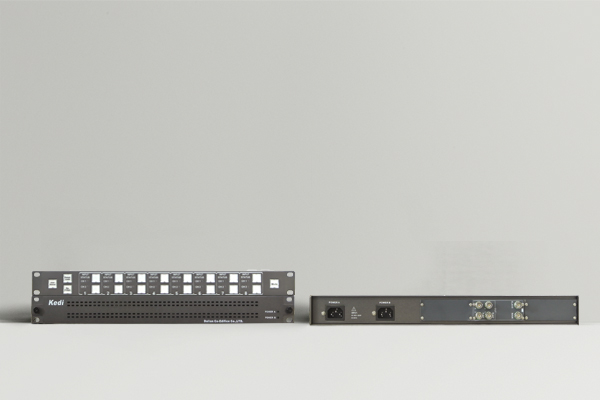

雙路HD-SDI高清自動倒換器

產品描述：

ECO-HD-2 雙路HD-SDI高清信號自動倒換器是一款主備雙路HD-SDI高清信號自動倒換器，該倒換器可以自動對信號狀態進行檢測，當某路信號發生中斷或錯誤時，前面板會有指示燈報警和聲音報警，并自動無縫切換到另一路信號，也可設置手動切換模式。
通過指示燈的報警顏色以及報警音等級可以判斷出信號是否中斷或者錯誤，可在第一時間對故障進行排查。
倒換器具有主路信號掉電直通功能，可進一步保證系統的不間斷運行。

◇ 符合 SMPTE 和 ITU 標準，在 1.485Gbps碼率下支持1080i50Hz/60Hz高清數字視頻信號，并且向下兼容不同碼率的SDI 串行數字信號。
◇ 輸入：主、備兩路HD-SDI高清信號
◇ 輸出：1路HD-SDI高清信號
◇ 自動檢測主備路信號中斷和錯誤
◇ 指示燈和提示音自動報警
◇ 指示燈報警顏色和報警音分級
◇ 自動、手動兩種切換模式
◇ 無縫切換處理；
◇ 支持REF外同步視頻信號鎖相
◇ 具有主路信號掉電直通功能
◇ 提供外接遙控面板
◇ 冗余熱備份電源設計

視頻輸入		同步
輸入信號	主、備2路HD-SDI	信號類型	NTSC/PAL模擬復合視頻同步
碼率	最大支持到1.485Gbps	連接模塊	BNC 符合 IEC 169-8 標準
連接器	BNC 符合 IEC169-8 標準	阻抗	75Ω
反射損耗	> 15dB@5MHz～1.485GHz	控制
信號幅度	800mV±5%	控制方式	RS-232
阻抗	75Ω	控制協議	9600 波特，8 位，1位停止位、無校驗位
均衡	0～150m Belden 1694A	連接器	9針 D 型口、2-RX、3-TX、5-GND
視頻輸出		選配接口	TCP/IP、RS-422、RS-485
輸出信號	1路HD-SDI	規格
連接器	BNC 符合 IEC169-8 標準	電源	90～260V/AC 50/60Hz
反射損耗	> 15dB@5MHz～1.485GHz	功率	2×120W冗余
信號幅度	800mV±5%	主機尺寸	1RU 寬483mm×高44mm×深345mm
阻抗	75Ω	遙控面板	1RU 寬483mm×高44mm×深130mm
上升/下降時間	< 270ps	工作溫度	0℃～60℃ 無冷凝
直流偏移	0V±0.5V	存儲溫度	-20℃～75℃
過沖	< 5%L	工作濕度	20%～70%RH
抖動	< 0.2UI	存儲濕度	0%～90%RH,不結露

型號

名稱

說明

高度

ECO-HD-2

雙路HD-SDI高清倒換器

主、備兩路HD-SDI高清信號輸入

1路HD-SDI高清信號輸出

1RU

RCP-ECO-HD-2

雙路HD-SDI高清倒換器遙控面板

控制兩路HD-SDI高清信號倒換

1RU
